氣體絕緣開關設備(GIS)作為電力系統的核心設備，其運行狀態直接關系到電網安全。局部放電是 GIS 設備絕緣劣化的早期信號，構建一套精準高效的在線監測與故障預警系統，能及時發現潛在隱患，避免突發性停電事故。該系統方案通過多維度監測、智能分析與快速響應的有機結合，為 GIS 設備打造全生命周期的安全防護網。?

系統架構設計?

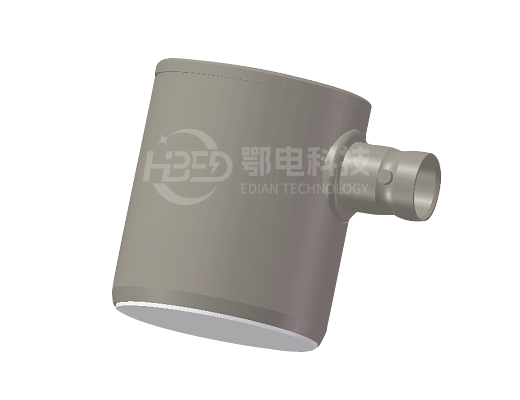

系統采用 “分布式監測 + 集中式分析” 的架構，由前端感知層、數據傳輸層和后端應用層三部分組成。感知層部署超高頻(UHF)傳感器、超聲波傳感器和特高頻天線，其中 UHF 傳感器安裝在 GIS 設備的盆式絕緣子處，可捕捉 300MHz-1.5GHz 的局部放電電磁信號，靈敏度達 1pC;超聲波傳感器緊貼設備外殼，采集 10kHz-100kHz 的機械振動波，實現非電量監測的雙重驗證。數據傳輸層采用光纖以太網與 4G 無線通信冗余設計，確保監測數據在強電磁環境下的穩定傳輸，傳輸時延控制在 50ms 以內。應用層部署于電力調度中心的服務器集群，集成數據存儲、分析與預警功能，支持多終端訪問。?

核心監測技術?

系統融合多種監測技術實現局部放電的精準定位與類型識別?；?UHF 法的空間定位技術，通過 3 個以上傳感器的信號時差計算，可將放電點定位誤差控制在 30cm 范圍內，解決 GIS 設備封閉結構導致的定位難題。特高頻信號與超聲波信號的融合分析，能有效區分放電類型 —— 當檢測到陡升的 UHF 信號伴隨持續超聲波時，判定為金屬尖端放電;若出現周期性脈沖信號，則對應懸浮電位放電。此外，系統引入相位分辨局部放電(PRPD)圖譜分析，通過放電脈沖與電壓相位的關系圖譜，可識別絕緣老化、機械松動等 7 類典型故障，識別準確率達 92% 以上。?

GIS 局部放電在線監測與故障預警系統方案

智能預警機制?

系統構建三級預警體系實現故障的梯度響應。一級預警(預警值)針對輕微放電信號，當局部放電量持續 30 分鐘超過 5pC 時，系統自動推送提示信息至運維人員手機 APP;二級預警(告警值)對應明顯放電，放電量達 10pC 且伴隨信號增強趨勢時，觸發聲光報警并生成檢修建議，如 “建議檢查 A 相斷路器盆式絕緣子”;三級預警(緊急值)針對嚴重放電，當檢測到連續 10 個周期的脈沖信號超過 50pC 時，立即聯動電力調度系統，發出設備停運建議。某 500kV 變電站的應用案例顯示，該預警機制成功在設備擊穿前 72 小時發出三級預警，避免了大面積停電事故。?

運維管理功能?

系統的運維模塊為設備全生命周期管理提供數據支撐。通過歷史數據對比分析，可生成 GIS 設備的絕緣狀態趨勢曲線，預測剩余壽命 —— 當局部放電信號的增長率超過每月 15% 時，系統自動提示 “絕緣老化加速，建議 6 個月內進行耐壓試驗”。內置的標準數據庫涵蓋不同廠家 GIS 設備的放電特性參數，支持橫向?qū)Ρ确治?，幫助運維人員判斷設備是否存在批次性質量問題。此外，系統支持遠程診斷功能，專家可通過云端訪問實時監測數據與 PRPD 圖譜，遠程指導現場運維，將故障處理時間縮短 40%。?

該系統在某省級電網的 20 座變電站應用一年后，GIS 設備的非計劃停運次數下降 65%，平均故障排查時間從 8 小時縮短至 2 小時，創造直接經濟效益超 3000 萬元。隨著電力系統向智能化轉型，這套局部放電在線監測與故障預警系統將成為 GIS 設備安全運行的 “神經中樞”，通過提前發現隱患、精準定位故障，為構建可靠、高效的現代電網提供關鍵技術支撐。
